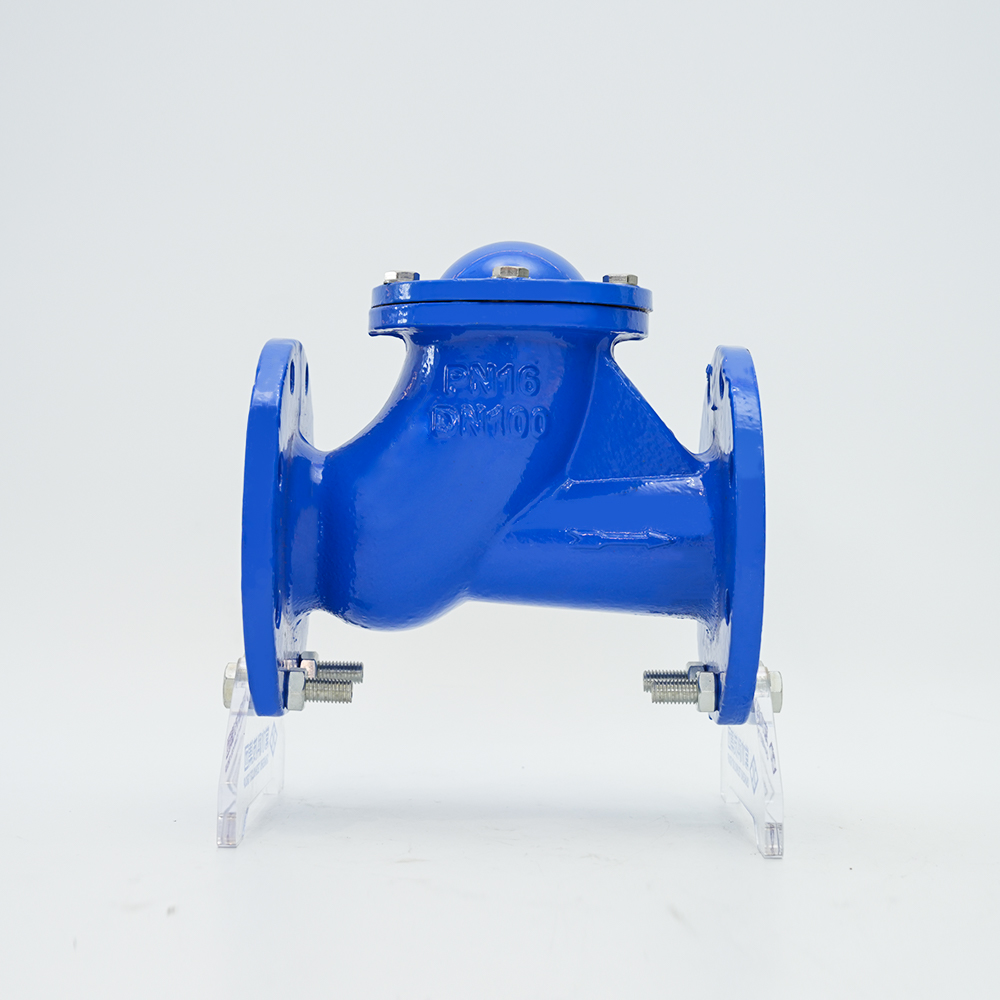

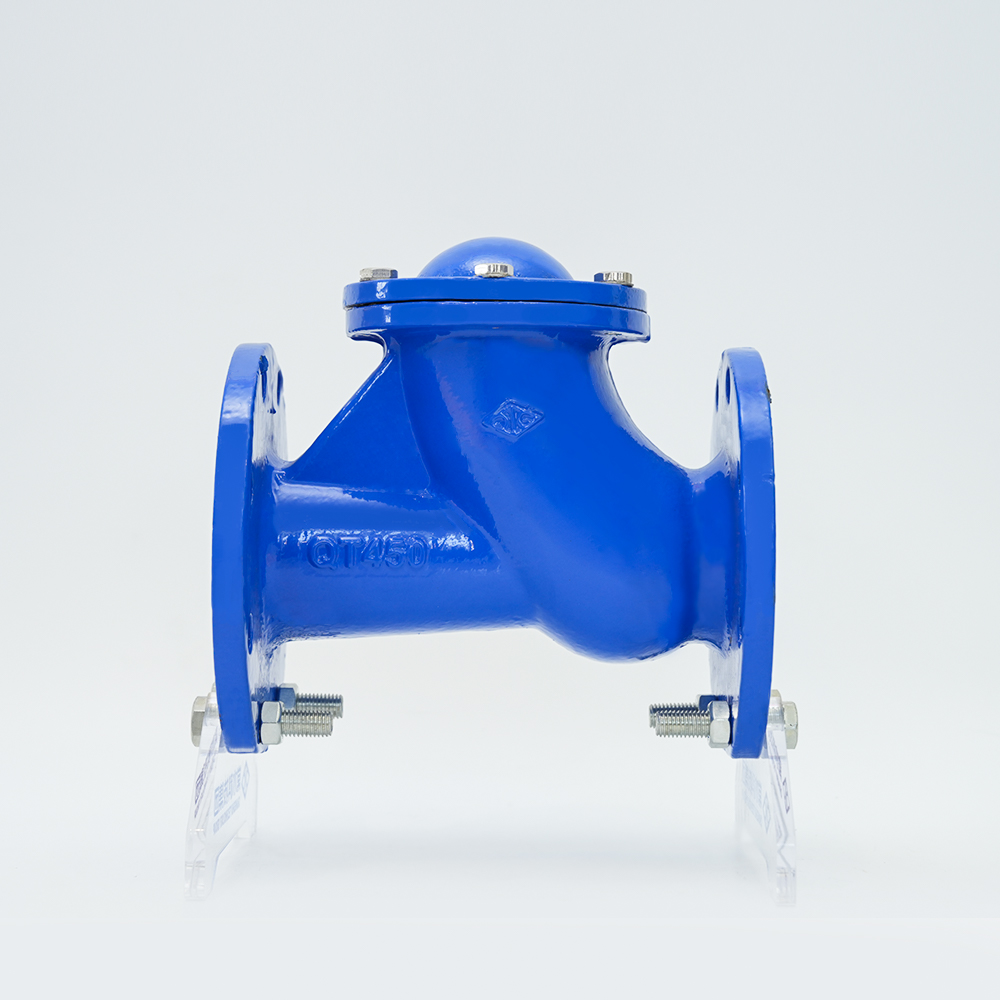

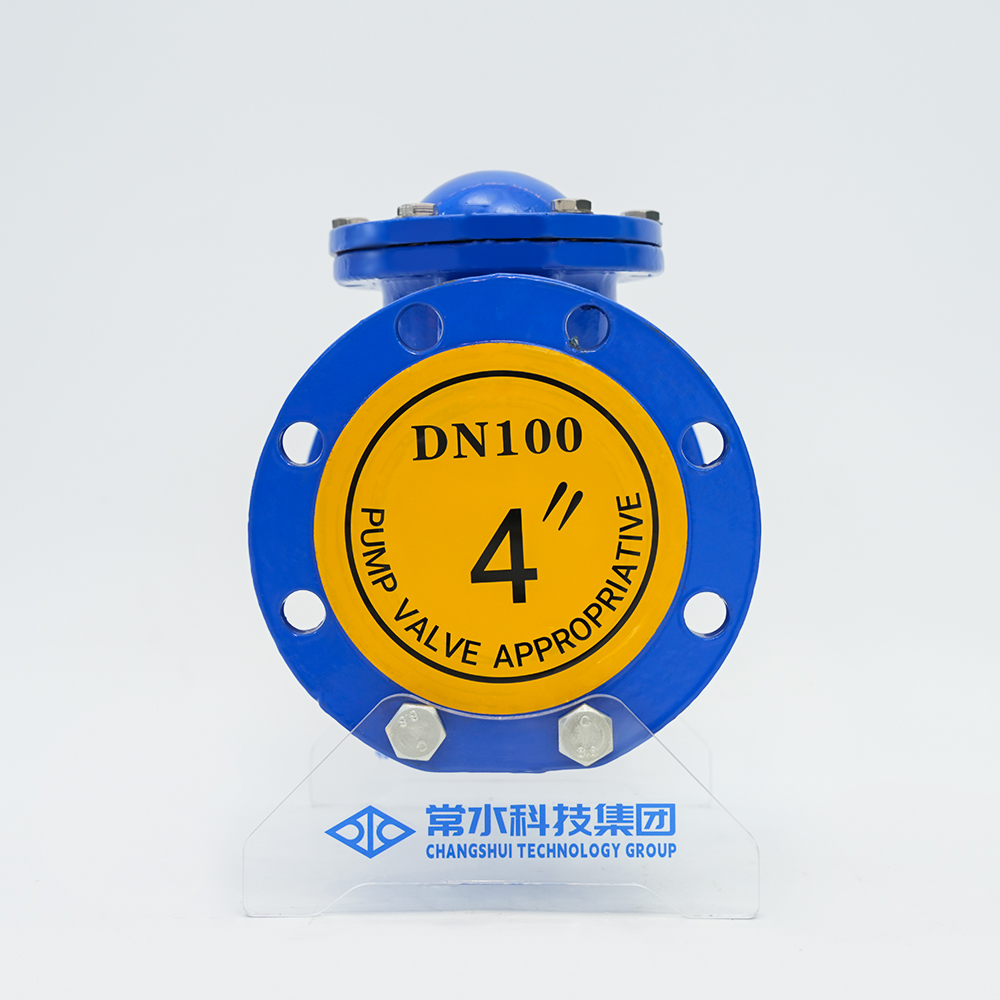

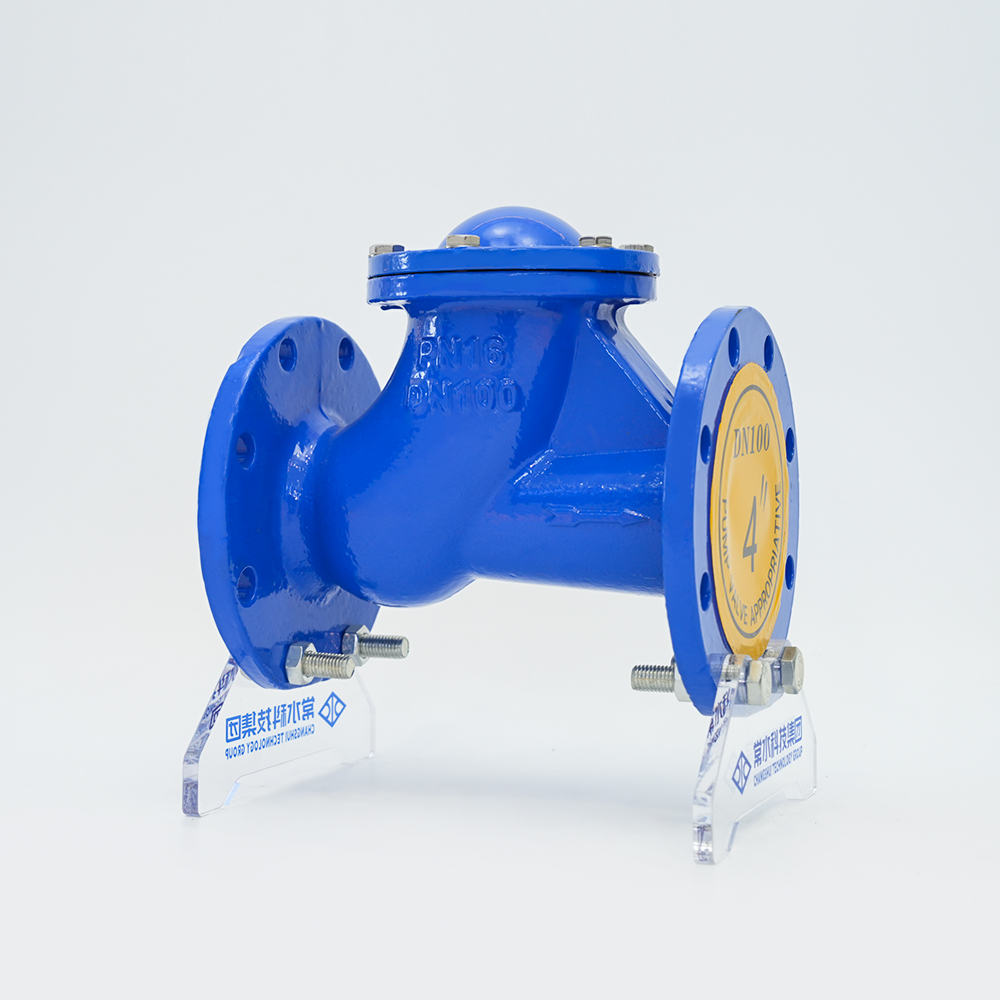

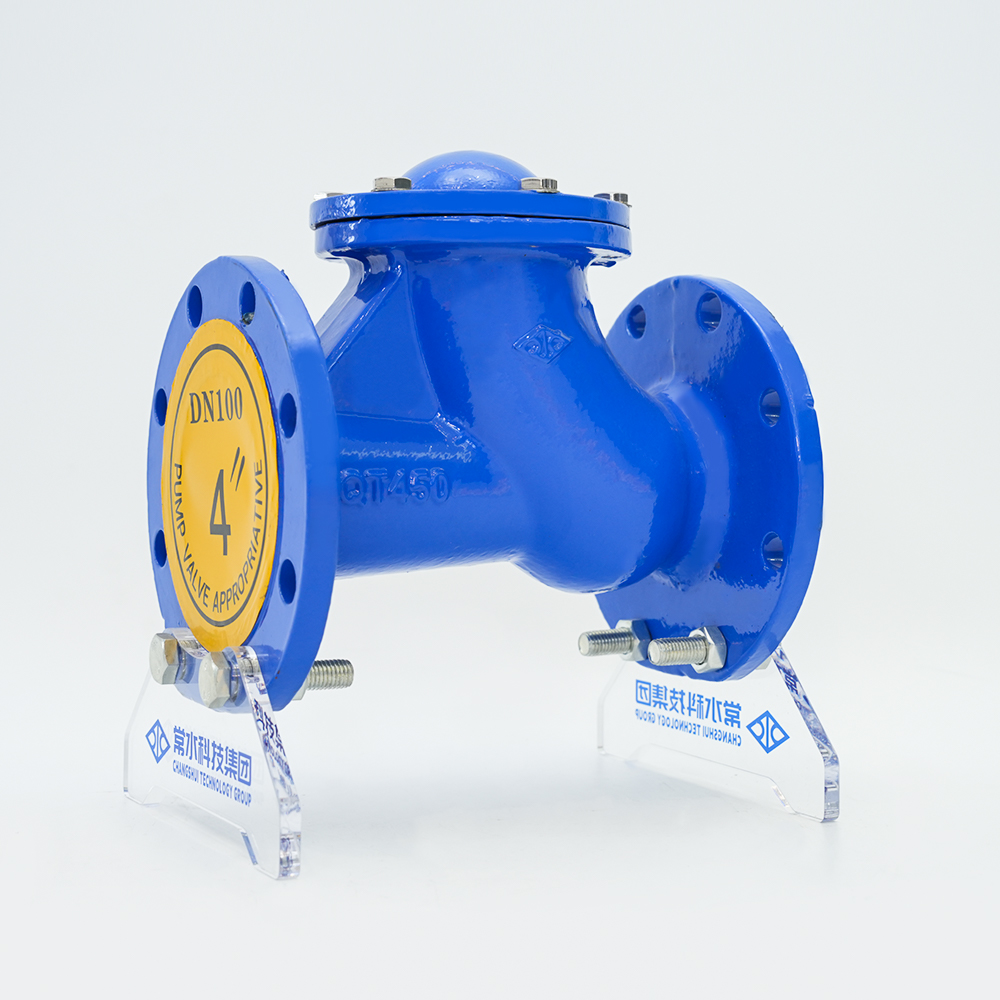

نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q

دریچه های چک توپ برای جلوگیری از جریان معکوس محیط سیال استفاده می شوند و معمولاً در سیستم های خط لوله نصب می شوند تا اطمینان حاصل شود که سیالات فقط می توانند در یک جهت جریان داشته باشند و از برگشت فشار خط لوله جلوگیری کنند. جزء اصلی شیر چک توپ یک توپ است که می تواند آزادانه در داخل شیر بچرخد. مهر و موم انتهایی توپ معمولاً در تماس نزدیک با حلقه آب بندی صندلی سوپاپ است تا اطمینان حاصل شود که هنگام بسته شدن شیر نشتی وجود ندارد. هنگامی که محیط سیال در امتداد خط لوله عادی است هنگام جریان، توپ توسط فشار سیال تحت فشار قرار می گیرد و باعث جدا شدن توپ از حلقه آب بندی نشیمنگاه شیر می شود. دریچه باز می ماند و سیال می تواند آزادانه جریان یابد. با این حال، هنگامی که سیال تلاش می کند به سمت عقب جریان یابد، وزن توپ و فشار محیط باعث می شود که توپ به طور خودکار بچرخد تا زمانی که حلقه آب بندی نشیمنگاه دریچه روی سطح انتهایی درزگیر توپ محکم بچرخد و در نتیجه از برگشت مجدد محیط جلوگیری می کند. به این ترتیب، شیر چک توپ به طور خودکار بسته می شود و از جریان معکوس محیط جلوگیری می کند.

  • نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q
  • نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q
  • نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q
  • نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q
  • نوع سوپاپ رولینگ اسلایدوی HQ41X-16Q
با ما تماس بگیرید

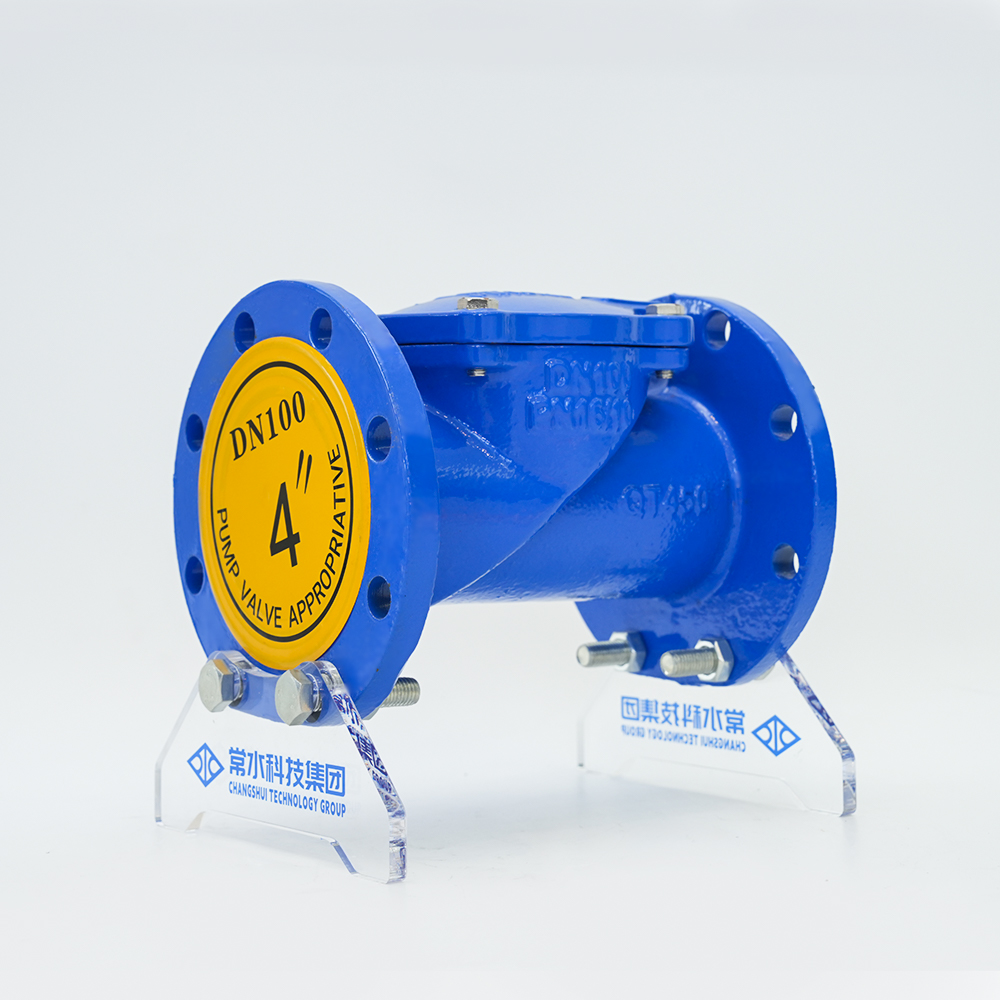

PREV：شیر بازرسی آهسته 300X-16Qبعدی：شیر چک دیسک لاستیکی H44X-16Q
توضیحات

مواد بدنه

چدن گره ای

مدل

HQ41X-16Q

مشخصات

DN50-300

فشار اسمی

1.0/1.6/2.5Mpa

دمای عملیاتی

0-80 درجه سانتیگراد

رسانه قابل اجرا

آب

استانداردهای طراحی

GB/24924-2016


بررسی اجمالی محصول

شیر چک توپ از یک توپ نورد با پوشش لاستیکی به عنوان دیسک سوپاپ استفاده می کند. تحت تأثیر محیط، می تواند روی لغزنده یکپارچه بدنه شیر به بالا و پایین بغلتد تا دریچه را باز یا بسته کند. عملکرد آب بندی خوبی دارد و چکش آب تولید نمی کند. بدنه دریچه یک کانال جریان کامل آب با سرعت جریان زیاد و مقاومت کمی را اتخاذ می کند. افت سر 50 درصد کمتر از نوع تاب است. می توان آن را به صورت افقی یا عمودی نصب کرد. در شبکه های لوله کشی آب سرد، آب گرم و فاضلاب صنعتی و خانگی قابل استفاده است و بیشتر برای پمپ های فاضلاب شناور مناسب است. دما 0-80 ℃. می توان آن را در خروجی آب پمپ آب نصب کرد تا از جریان برگشتی و آسیب چکش آب به پمپ جلوگیری شود.

ویژگی‌های محصول

1. دیسک شیر به سرعت بسته می شود و فشار چکش آب کم است.

2. هر دو خط لوله افقی و عمودی را می توان استفاده کرد و نصب آنها آسان است.

3. کانال جریان صاف و مقاومت سیال کوچک است.

4. عمل حساس و عملکرد خوب آب بندی.

5. سکته مغزی دیسک سوپاپ کوتاه است و ضربه بسته شدن شیر کوچک است.

6. ساختار کلی، ساده و جمع و جور، ظاهر زیبا.

7. عمر طولانی و قابلیت اطمینان بالا.


مواد قطعات اصلی

شماره سریال

قسمت اصلی

مواد

1

بدنه سوپاپ

QT450

2

توپ

مجموعه های لاستیکی

3

کاپوت

QT450

4

مهر و موم

لاستیک نیتریل

5

اتصال دهنده ها

استاندارد

پارامترهای فنی محصول

مشخصات (DN) 50 65 80 100 125 150
طول سوپاپ (میلی متر) 204 217 240 290 328 395
ارتفاع سوپاپ (میلی متر) 184 210 245 280 335 360
فشار تست
(MPa) 		مسکن 1.5-2.4
مهر و موم 1.1-1.76
فشار اسمی (MPa) 1.0-1.6
دمای قابل اجرا 0-80 درجه سانتیگراد
رسانه قابل اجرا آب و سیالات ضعیف خورنده

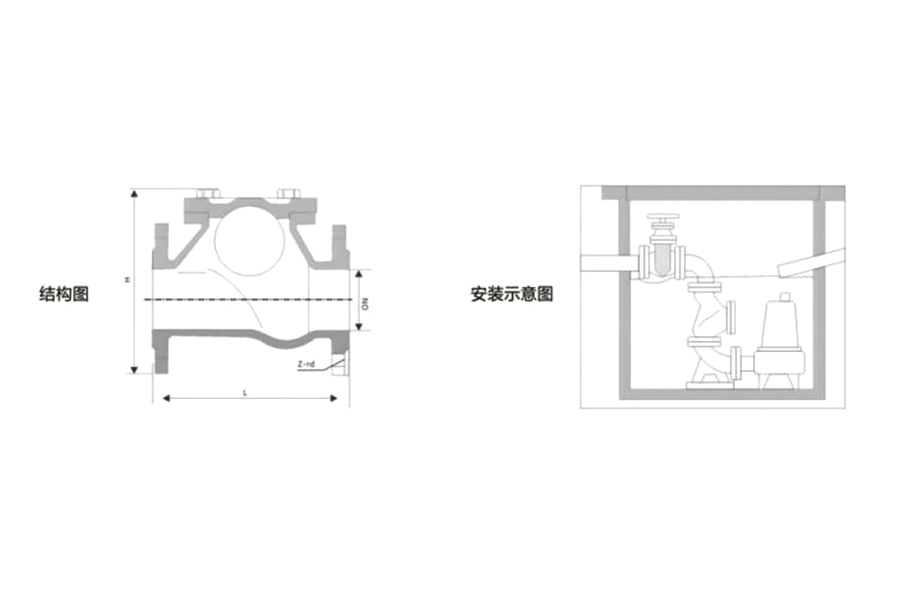

نمودار نصب
