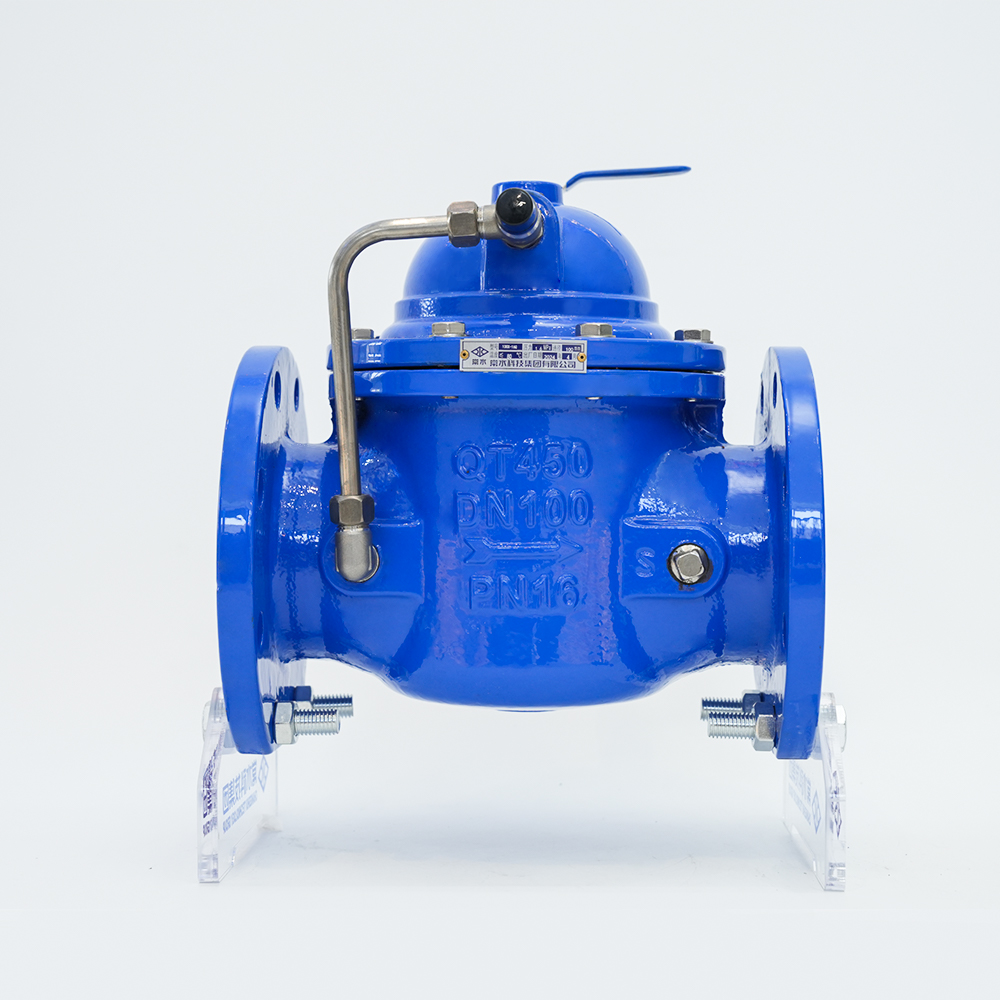

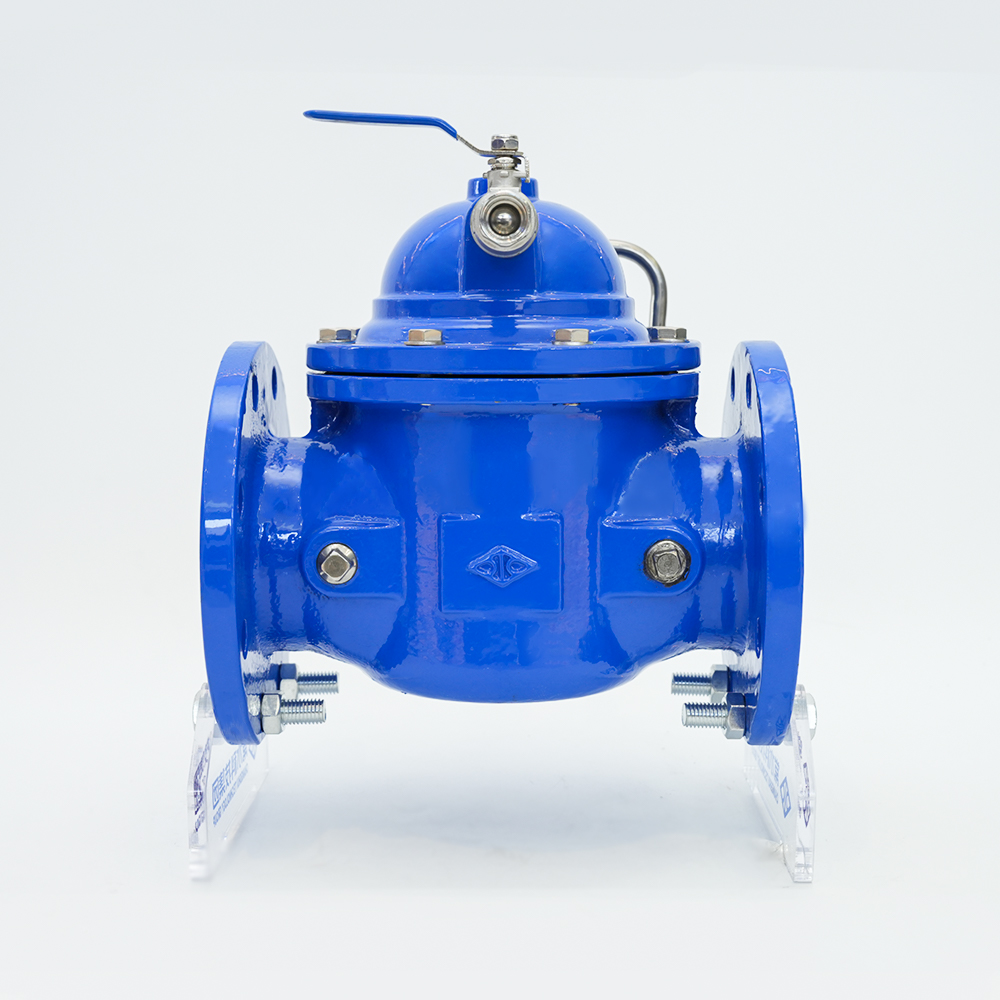

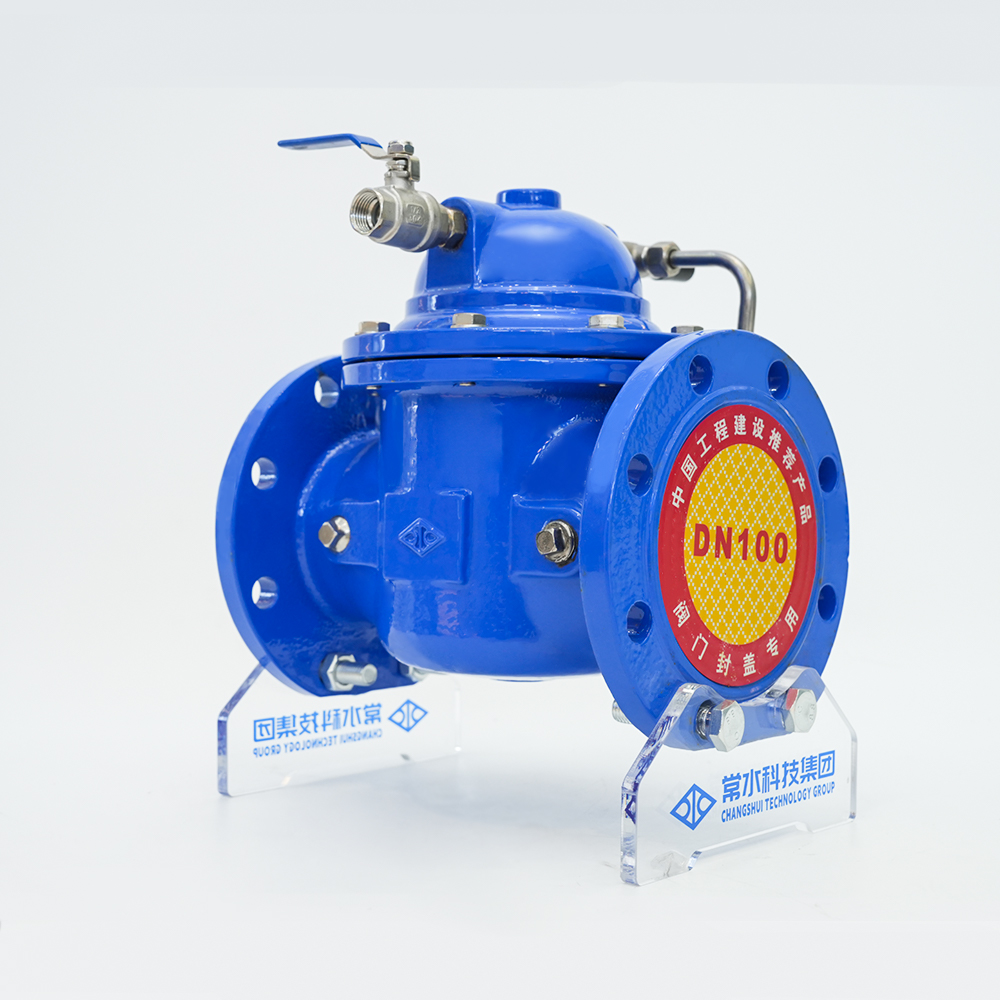

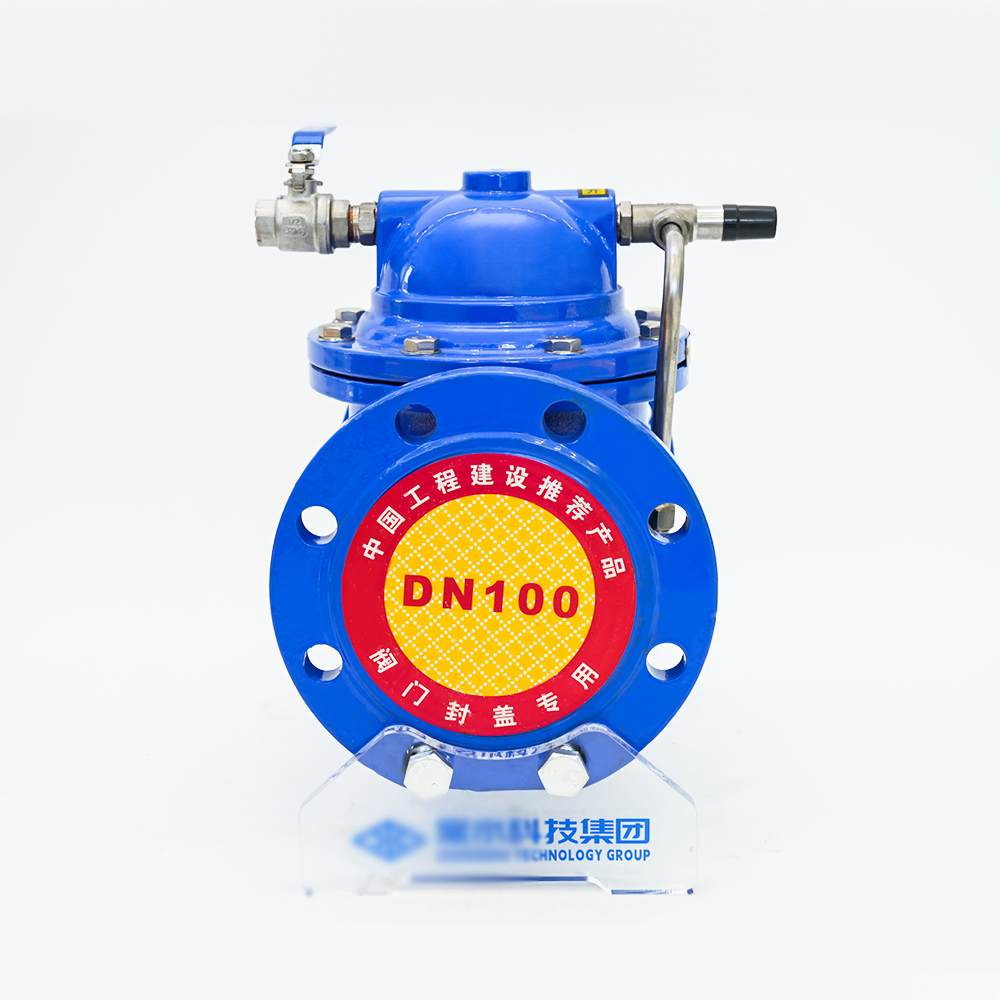

شیر شناور کنترل از راه دور 100X-16Q

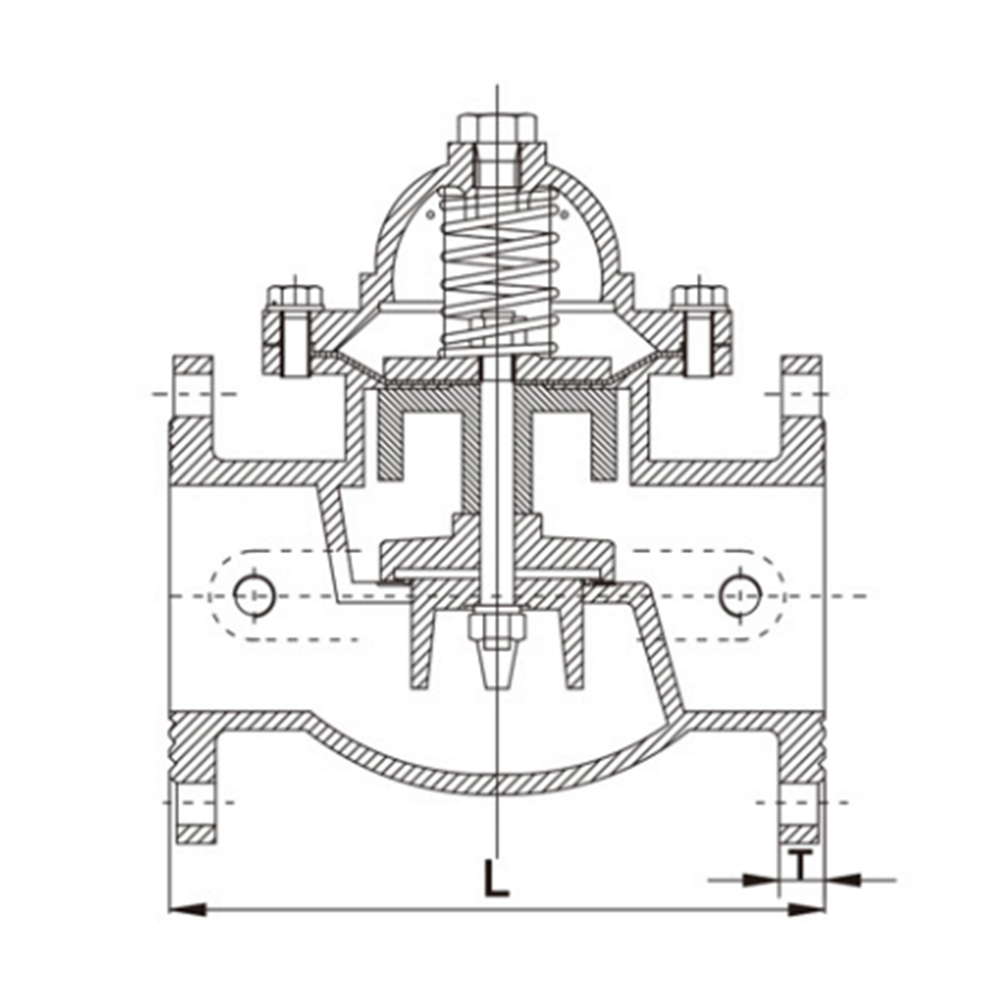

ویژگی های ساختاری

شیر کنترل هیدرولیک دریچه ای است که توسط فشار آب کنترل می شود. این شامل یک شیر اصلی و مجرای متصل به آن، شیر پایلوت، شیر سوزنی، شیر توپی و گیج فشار است. بسته به هدف، عملکرد و محل استفاده، می تواند به شیرهای شناور کنترل از راه دور، دریچه های کاهش فشار، شیرهای بازرسی آهسته، شیرهای کنترل جریان، شیرهای کاهش فشار، شیرهای کنترل الکتریکی هیدرولیک و غیره تبدیل شود. شیرهای کنترل هیدرولیک به نوع دیافراگمی تقسیم می شوند. اصول کار آنها یکی است. آنها توسط اختلاف فشار SP بین بالادست و پایین دست تغذیه می شوند و توسط شیر پایلوت کنترل می شوند تا دیافراگم (پیستون) به صورت هیدرولیکی دیفرانسیل عمل کند و کاملاً خودکار توسط هیدرولیک تنظیم شود. دیسک شیر اصلی کاملا باز یا کاملا بسته یا در حالت تنظیم شده است. هنگامی که آب فشاری که وارد محفظه کنترل بالای دیافراگم (پیستون) می شود به اتمسفر یا ناحیه کم فشار پایین دست تخلیه می شود، مقدار فشاری که در پایین دیسک شیر و زیر دیافراگم اعمال می شود بیشتر از مقدار فشار بالا است، بنابراین دیسک شیر اصلی به موقعیت کاملاً باز فشار داده می شود. هنگامی که آب فشار وارد شده به محفظه کنترل بالای دیافراگم (پیستون) نمی تواند به اتمسفر یا منطقه کم فشار پایین دست تخلیه شود، نیرویی که بر روی پیستون دیافراگم (پیستون) وارد می شود). مقدار فشار بالا بیشتر از مقدار فشار زیر است، بنابراین دیسک شیر اصلی به حالت کاملا بسته فشرده می شود. هنگامی که مقدار فشار در محفظه کنترل بالای دیافراگم (پیستون) بین فشار ورودی و فشار خروجی است، دیسک شیر اصلی در حالت تنظیم است و موقعیت تنظیم آن به اثر کنترل اتصال شیر سوزن و شیر پیلوت قابل تنظیم در سیستم مجرا بستگی دارد. شیر پایلوت قابل تنظیم می تواند درگاه شیر کوچک خود را از طریق فشار خروجی پایین دست باز یا ببندد و با آن تغییر کند، در نتیجه فشار کنترل شده بالای دیافراگم (پیستون) را تغییر داده و موقعیت تنظیم دیسک شیر اصلی را کنترل می کند.

استفاده از محصول

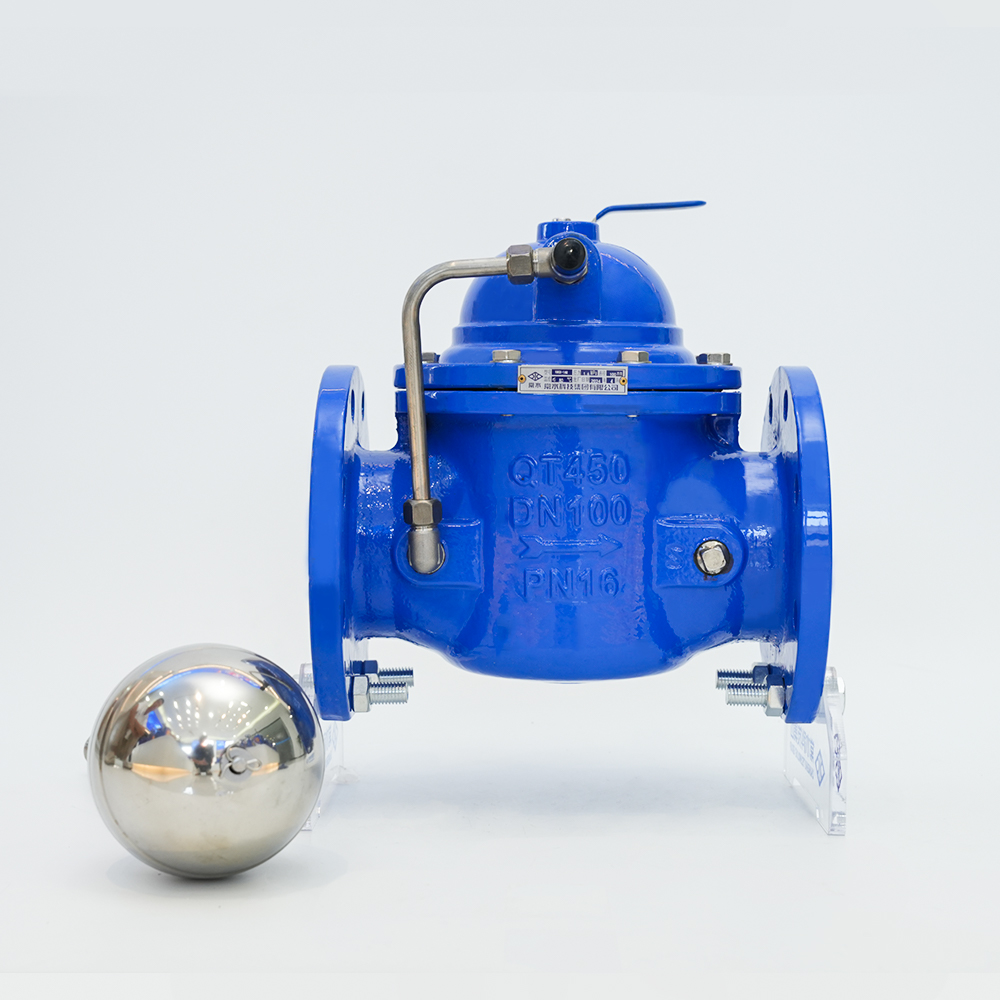

این شیر از یک شیر اصلی و یک شیر پایلوت خارجی تشکیل شده است. از گوی شناور در آب برای اتصال شیر راهنما به دلیل تغییر سطح مایع استفاده می کند، به طوری که شیر اصلی آب را تامین می کند و بسته می شود و در نتیجه سطح آب استخر (مخزن) و برج آب را در محدوده مشخصی کنترل می کند تا از سرریز و پایین آمدن سطح آب جلوگیری شود. این شیر برای سیستم های آبرسانی اتوماتیک انواع استخرها (مخازن) و برج های آب در شرکت های صنعتی و معدنی و ساختمان های عمرانی مناسب است و همچنین در سیستم های آبرسانی در گردش دیگ های اتمسفری کاربرد دارد. شیر اصلی بدون ایجاد چکش آب به سرعت باز می شود و به آرامی بسته می شود. محکم بسته شده و خطر سیل وجود ندارد.

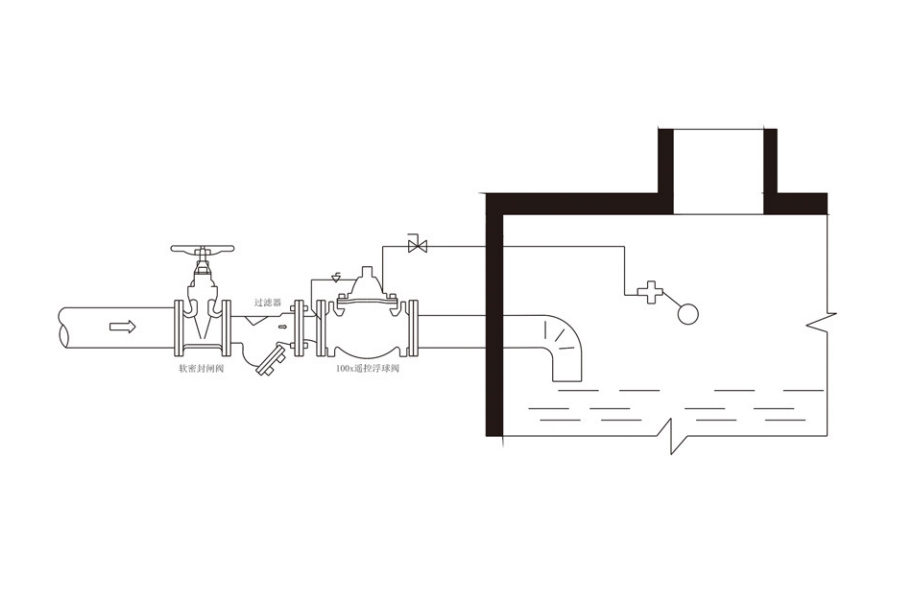

نمودار نصب
